Android IPC机制（三）在Android Studio中使用AIDL实现跨进程方法调用

1. 什么是AIDL服务

   ​ 一般创建的服务并不能被其他的应用程序访问。为了使其他的应用程序也可以访问本应用程序提供的服务，Android系统采用了远程过程调用（Remote Procedure Call，RPC）方式来实现。与很多其他的基于RPC的解决方案一样，Android使用一种接口定义语言（Interface Definition Language，IDL）来公开服务的接口。因此，可以将这种可以跨进程访问的服务称为AIDL（Android Interface Definition Language）服务。

   服务端创建过程

   1. 新建一个扩展名为IMyService.aidl的文件，并写下需要的接口。重新编译，会自动生成一个IMyService.java文件。
   2. 建立一个服务类（Service的子类）。并在创建的服务类中创建一个内部类，实现由aidl文件生成的Java接口。在服务类的onBind方法返回时，将实现aidl接口的内部类对象返回出去。

   package com.um.aidlservicedemo;

   import android.app.Service;
   import android.content.Intent;
   import android.os.IBinder;
   import android.os.RemoteException;

   public class MyService extends Service {
       public MyService() {
       }

       // 创建一个继承自IMyService.Stub的内部类
       public class MyServiceImpl extends IMyService.Stub {

           // 必须实现AIDL文件中的接口
           @Override
           public int add(int arg1, int arg2) throws RemoteException {
               return arg1 + arg2;
           }
       }

       @Override
       public IBinder onBind(Intent intent) {
           // TODO: Return the communication channel to the service.
           return new MyServiceImpl();
       }
   }

   1. 在AndroidManifest.xml文件中配置AIDL服务，尤其要注意的是，标签中android:name的属性值就是客户端要引用该服务的ID，也就是Intent类的参数值。

   <service
       android:name="com.um.aidlservicedemo.MyService"
       android:enabled="true"
       android:exported="true"
       android:process=":remote">
   </service>

   客户端使用

   1. 新建一个AidlClientTestActivity，并将刚才远程服务端自动生成的app/build/目录下面的IMyService.java文件连同包目录一起复制到src/main目录中。



   1. 调用AIDL服务首先要绑定服务，然后才能获得服务对象。

   package com.um.aidlservicedemo;

   import android.content.ComponentName;
   import android.content.Intent;
   import android.content.ServiceConnection;
   import android.os.IBinder;
   import android.os.RemoteException;
   import android.support.v7.app.AppCompatActivity;
   import android.os.Bundle;
   import android.util.Log;
   import android.widget.TextView;

   public class AidlClientTestActivity extends AppCompatActivity {
       private static String TAG = "AidlClientTestActivity";
       TextView textView;
       IMyService iMyService;
       private ServiceConnection serviceConnection = new ServiceConnection() {
           @Override
           public void onServiceConnected(ComponentName name, IBinder service) {
               Log.d(TAG, "onServiceConnected: ");
               iMyService = IMyService.Stub.asInterface(service);
               try {
                   textView.setText("" + iMyService.add(1,2));
               } catch (RemoteException e) {
                   e.printStackTrace();
               }
           }

           @Override
           public void onServiceDisconnected(ComponentName name) {
               Log.d(TAG, "onServiceDisconnected: ");
               iMyService = null;
           }
       };

       @Override
       protected void onCreate(Bundle savedInstanceState) {
           super.onCreate(savedInstanceState);
           Log.d(TAG, "onCreate: ");
           setContentView(R.layout.activity_main);
           textView = findViewById(R.id.text);
           Intent serviceIntent = new Intent();
           serviceIntent.setComponent(new ComponentName("com.um.aidlservicedemo","com.um.aidlservicedemo.MyService"));
           bindService(serviceIntent, serviceConnection, BIND_AUTO_CREATE);

       }

       @Override
       protected void onDestroy() {
           Log.d(TAG, "onDestroy: ");
           super.onDestroy();
           unbindService(serviceConnection);
       }
   }

   整体结构

   ​ 前面有提到Stub、asInterface等关键字，在这一节中我们主要针对AIDL内部机制的分析来深入理解AIDL调用的过程。打开IMyService.Java文件查看，发现他的结构是这样的：

   package com.um.aidlservicedemo;
   public interface IMyService extends android.os.IInterface {
       /**
        * Local-side IPC implementation stub class.
        * 可以看出，Stub其实是一个实现了IMyService的Binder抽象类。
        */
       public static abstract class Stub extends android.os.Binder implements com.um.aidlservicedemo.IMyService {
           private static final java.lang.String DESCRIPTOR = "com.um.aidlservicedemo.IMyService";

           /**
            * Construct the stub at attach it to the interface.
            */
           public Stub() {
               this.attachInterface(this, DESCRIPTOR);
           }

            //把远程Service的Binder对象传递进去，得到的是远程服务的本地代理
           public static com.um.aidlservicedemo.IMyService asInterface(android.os.IBinder obj) {
               if ((obj == null)) {
                   return null;
               }
               android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
               if (((iin != null) && (iin instanceof com.um.aidlservicedemo.IMyService))) {
                   return ((com.um.aidlservicedemo.IMyService) iin);
               }
               return new com.um.aidlservicedemo.IMyService.Stub.Proxy(obj);
           }

           @Override
           public android.os.IBinder asBinder() {
               return this;
           }
   		//两个不同进程之间传递是通过onTransact接口完成的
           @Override
           public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException {
               switch (code) {
                   case INTERFACE_TRANSACTION: {
                       reply.writeString(DESCRIPTOR);
                       return true;
                   }
                   case TRANSACTION_add: {
                       data.enforceInterface(DESCRIPTOR);
                       int _arg0;
                       _arg0 = data.readInt();
                       int _arg1;
                       _arg1 = data.readInt();
                       int _result = this.add(_arg0, _arg1);
                       reply.writeNoException();
                       reply.writeInt(_result);
                       return true;
                   }
               }
               return super.onTransact(code, data, reply, flags);
           }
   		//远程服务的本地代理，当然也会继承自IMyService
           private static class Proxy implements com.um.aidlservicedemo.IMyService {
               private android.os.IBinder mRemote;

               Proxy(android.os.IBinder remote) {
                   mRemote = remote;
               }

               @Override
               public android.os.IBinder asBinder() {
                   return mRemote;
               }

               public java.lang.String getInterfaceDescriptor() {
                   return DESCRIPTOR;
               }
   			//调用的add方法其实就是这里。
               @Override
               public int add(int arg1, int arg2) throws android.os.RemoteException {
                   android.os.Parcel _data = android.os.Parcel.obtain();
                   android.os.Parcel _reply = android.os.Parcel.obtain();
                   int _result;
                   try {
                       _data.writeInterfaceToken(DESCRIPTOR);
                       _data.writeInt(arg1);
                       _data.writeInt(arg2);
                       mRemote.transact(Stub.TRANSACTION_add, _data, _reply, 0);
                       _reply.readException();
                       _result = _reply.readInt();
                   } finally {
                       _reply.recycle();
                       _data.recycle();
                   }
                   return _result;
               }
           }
   		//可以看到，系统将我们的方法转换成以FIRST_CALL_TRANSACTION为基准的数字。
           static final int TRANSACTION_add = (android.os.IBinder.FIRST_CALL_TRANSACTION + 0);
       }

       public int add(int arg1, int arg2) throws android.os.RemoteException;
   }

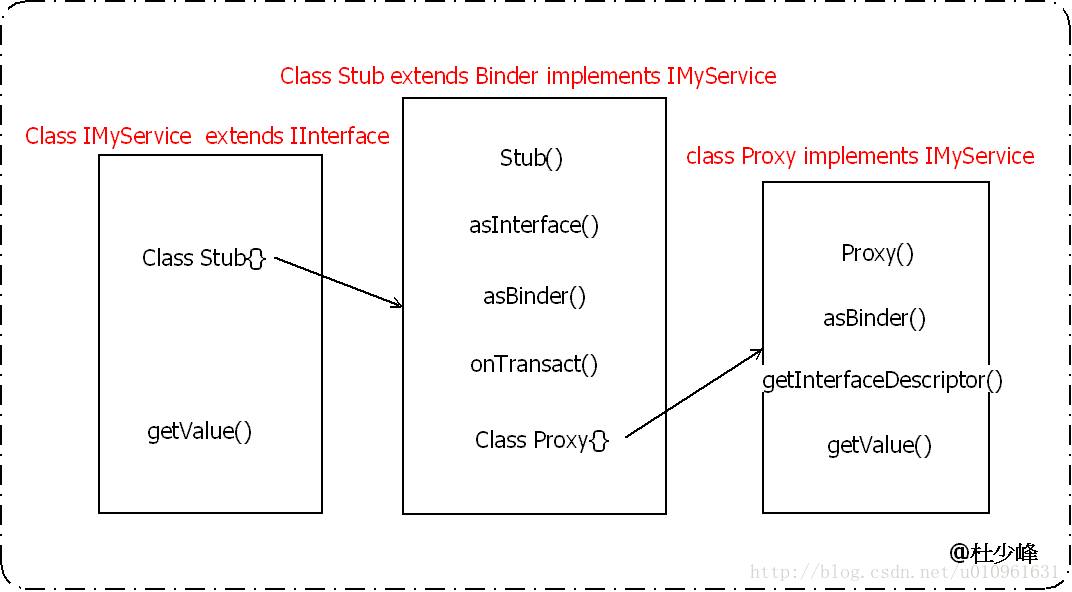

   下面时一个结构图：



   ​ 整体上来看，IMyService.java文件中的IMyService类有一个Stub的内部类，还有一个getValue方法。这个方法就是我们在aidl中定义的方法。同时我们看到，生成的IMyService继承自IInterface，说明这也是一个接口，并没有对getValue进行实现。

   ​ 对于add这个方法，当我们在服务端的内部类中继承了IMyService.Stub抽象类以后，就需要对未曾实现的getValue方法进行定义。
   ​ 再来看IMyService的内部类Stub。这个内部类是一个实现了IMyService接口的Binder抽象类。内部有3个方法asInterface、asBinder、onTransact，还有一个内部类Proxy。

   得到的服务端Service对象

   ​ 现在我们来看一下客户端当初得到的服务端对象的情况，当我们连接上服务端后，会被动调用onServiceConnected方法：

   public void onServiceConnected(ComponentName name, IBinder service) {
   	iMyService = IMyService.Stub.asInterface(service);
   }

   在这里得到的service对象其实就是MyServiceImpl对象，他是实现了IMyService.Stub具体接口的IBinder。再来看一下asInterface：

   public static com.um.aidlservicedemo.IMyService asInterface(android.os.IBinder obj) {
       if ((obj == null)) {
       	return null;
       }
       android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
       if (((iin != null) && (iin instanceof com.um.aidlservicedemo.IMyService))) {
       	return ((com.um.aidlservicedemo.IMyService) iin);
       }
       //通过asInterface得到的其实是远程Service的本地“代理”，而代理对象的参数是远程的服务端“obj”
       return new com.um.aidlservicedemo.IMyService.Stub.Proxy(obj);
   }

   可以看出，onServiceConnected参数是远程服务端的IBinder对象，返回值是IMyService.Stub.Proxy(obj)，这里的Proxy是Stub的内部类：

   private static class Proxy implements com.um.aidlservicedemo.IMyService {}

   内部除了构造方法以外，只有add方法：

   @Override
   public int add(int arg1, int arg2) throws android.os.RemoteException {
       android.os.Parcel _data = android.os.Parcel.obtain();
       android.os.Parcel _reply = android.os.Parcel.obtain();
       int _result;
       try {
           _data.writeInterfaceToken(DESCRIPTOR);
           _data.writeInt(arg1);
           _data.writeInt(arg2);
           mRemote.transact(Stub.TRANSACTION_add, _data, _reply, 0);
           _reply.readException();
           _result = _reply.readInt();
       } finally {
           _reply.recycle();
           _data.recycle();
       }
       return _result;
   }

   ​ 到这里我们看到，Proxy内部确实拥有服务端的各个方法，但这些方法并不是真实的实现，而只是通过mRemote.transact传输出去。
   ​ 也就是说，在客户端通过mIMyService = IMyService.Stub.asInterface(service)得到的就是Proxy对象，可以通过这个对象间接的调用服务端的各个方法，而具体调用过程就是经过mRemote.transact传输给真正的Service（也就是MyService.MyServiceImpl类）。
   ​ 那么，具体来说，我们是如何通过这个代理对象调用到真实的getValue呢？

如何通过代理对象调用远端Service方法

​ 在代理类的add方法中看到，他是调用了mRemote.transact的方法。

​ 而mRemote.transact的方法通过底层的Binder通讯，将数据传输给服务端进程，并调用服务端的onTransact方法：

public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException {
     switch (code) {
         case INTERFACE_TRANSACTION: {
             reply.writeString(DESCRIPTOR);
             return true;
         }
         case TRANSACTION_add: {
             data.enforceInterface(DESCRIPTOR);
             int _arg0;
             _arg0 = data.readInt();
             int _arg1;
             _arg1 = data.readInt();
             int _result = this.add(_arg0, _arg1);
             reply.writeNoException();
             reply.writeInt(_result);
             return true;
         }
     }
     return super.onTransact(code, data, reply, flags);
}

因为当初得到的远程服务对象是MyServiceImpl的对象，因此这里的this就指向了MyServiceImpl类。因此getValue方法就进入到了MyServiceImpl的内部，也就是远程服务端的内部。由此完成了一次完整的调用过程。

AIDL总结

1. AIDL要是实现的最终目标是跨进程访问，简单的说就是得到另一个进程的对象，并调用其方法。
2. AIDL与接口类似，本质属性都是一个Interface（AIDL文件是IInterface，而Interface是继承自Interface的），而且都只定义了抽象方法，没有具体的实现，需要子类去实现。
3. 与接口不同的是：由AIDL生成的stub类本质上是一个Binder！这个类所生成的对象有两种方式可以传递给另外一个进程：
   • 一种是通过bindService的方式，绑定一个服务，而在绑定后，服务将会返回给客户端一个Binder的对象，此时可以把继承自stub的Binder传递给客户端。
   • 另外一种就是把继承自stub的类提升为系统服务，此时，我们通过ServiceManager去得到当前的系统服务，ServiceManager就会把目标Service的Binder对象传递给客户端。
4. 经过上面两种方法得到的Binder对象，就像得到了本地的某个对象一样，可以调用其远程的方法。
